クリーンセパレーター（異物除去装置）
モーターを使わず環境に優しい、
ecoでコンパクトな異物除去装置。

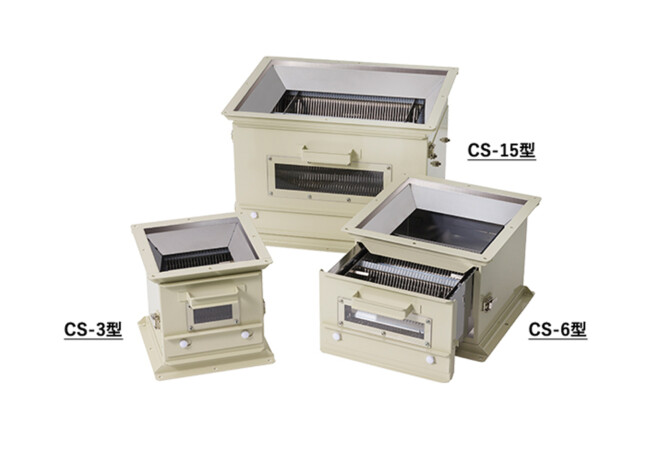

全体写真（CS-3/CS-6/CS-15）

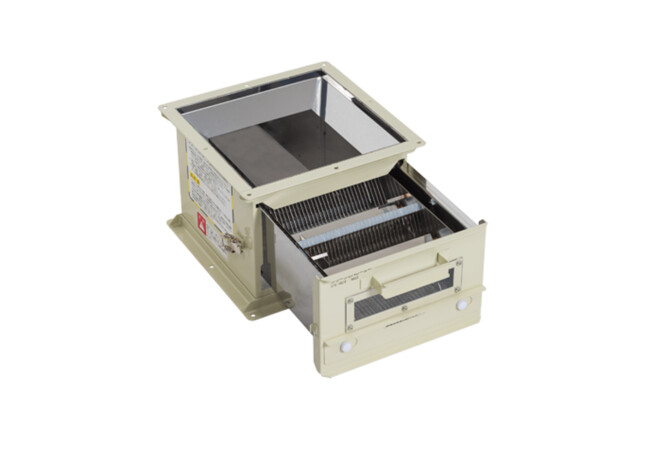

CS-6型 引き出し図

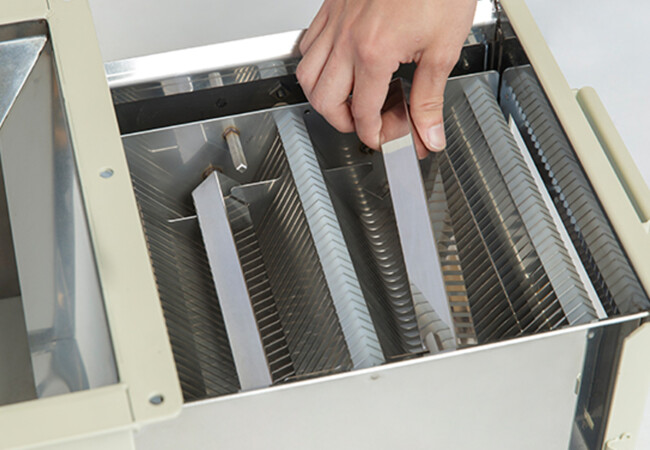

マグネット付（マグネット2,200g［標準］別注にて磁力変更可能）

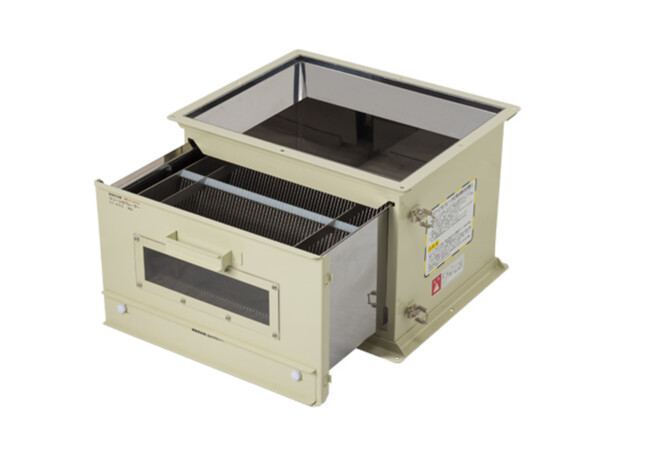

CS-15型 引き出し図
Feature 特徴
-
01
動力を使っていないので振動はありません。ランニングコスト、ゼロ！
-
02
使用後の掃除が簡単です。
-
03
コンパクトな設計なので既設のネオコンにも設置できます。
Conveyable Materials 選別可能物
粒体
-
白 米
-
玄 米
-
麦(別注)
-
その他★
★ご相談ください
Specinfication 仕様表
| 型式/項目 | マグネット棒 （2200ガウス） |
処理能力（t/h） | 製品重量 （㎏） |
選別板 隙間（㎜） |
選別網 網目（㎜） |
|
|---|---|---|---|---|---|---|
| 白米 | 玄米 | |||||
| CS-3（マグネット無） | 0本 | 3 | 3 | 8 | 6.3 | 9.0 |
| CS-3（MG2） | 2本 | |||||
| CS-6（マグネット無） | 0本 | 6 | 4 | 14 | ||
| CS-6（MG2） | 2本 | 15 | ||||
| CS-6（MG4） | 4本 | 16 | ||||
| CS-15（マグネット無） | 0本 | 15 | 11 | 25 | ||
| CS-15（MG2） | 2本 | 27 | ||||
| CS-15（MG4） | 4本 | 29 | ||||
・ マグネット棒の磁束密度はオプション変更できます。
・ 選別対象物により仕様能力が異なりますので、ご相談下さい。
※以下のような異物を取り除きます。
-
蛾の死骸
-
砂鉄
-
ナットやボルト、糠玉など
Exploded View 製品図
-
図1 CS-3型 外形図
PDFダウンロード
| 口金口径/寸法記号 | H1 | H2 |
|---|---|---|
| Φ97ストレート | 80 | 140 |
| Φ110カリ出し品 | 80 | 140 |
-
図2 CS-6型 外形図
PDFダウンロード
| 口金口径/寸法記号 | H1 | H2 |
|---|---|---|
| Φ4吋カールF品 | 110 | 193 |
| Φ5吋カールF品 | 98 | 193 |
| Φ6吋カールF品 | - | 196 |
| Φ97ストレート品 | 112 | 205 |
| Φ110カリ出しF品 | 112 | 205 |
| Φ130カリ出しF品 | 110 | 205 |
-
図3 CS-15型 外形図
PDFダウンロード
| 口金口径/寸法記号 | H3 | H4 |
|---|---|---|
| Φ5吋カールF品 | 148 | 285 |
| Φ6吋カールF品 | 151 | 285 |
| Φ130カリ出しF品 | 160 | 285 |
| Φ150カリ出しF品 | 160 | 285 |
