よこ搬送
ネオコン（コンベア）
国内外に多数納入実績のあるロングセラー商品。
安定感抜群のチェーンコンベアの決定版。

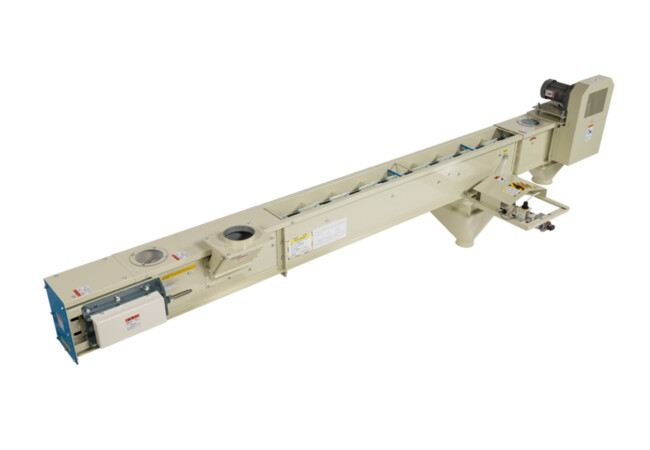

全体写真

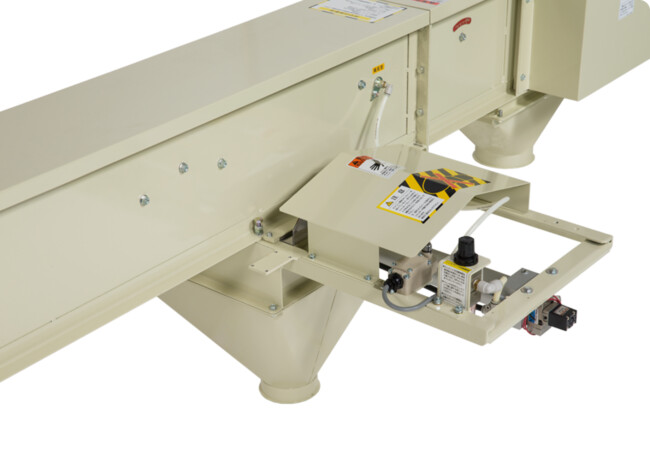

【オプション】 自動式シャッター装置 ※手動式もあります。

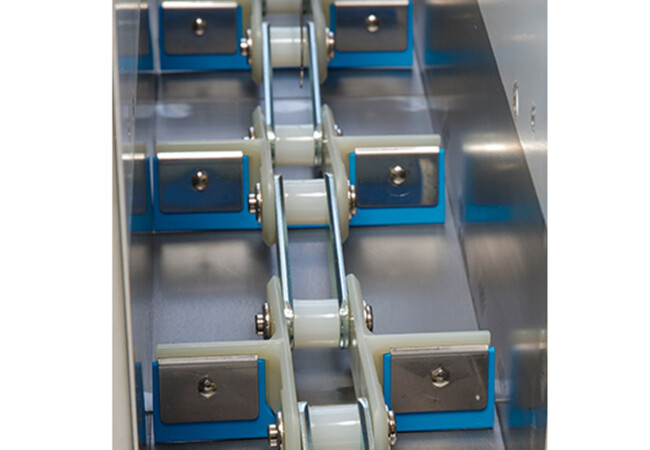

ケース内部コンベアチェーン セットした状態

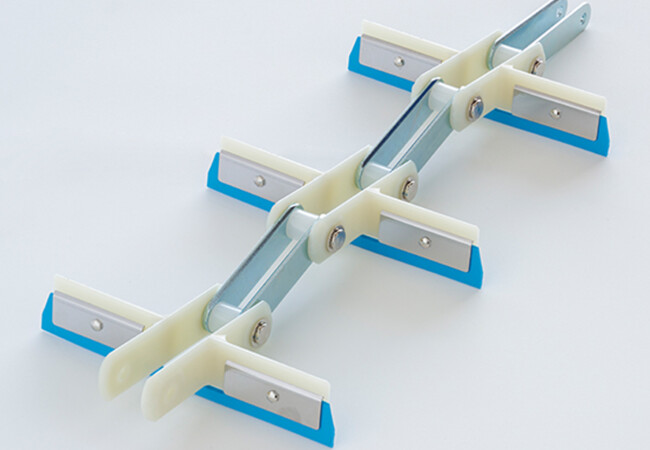

コンベアチェーン仕様 スチール＋樹脂製 組立品

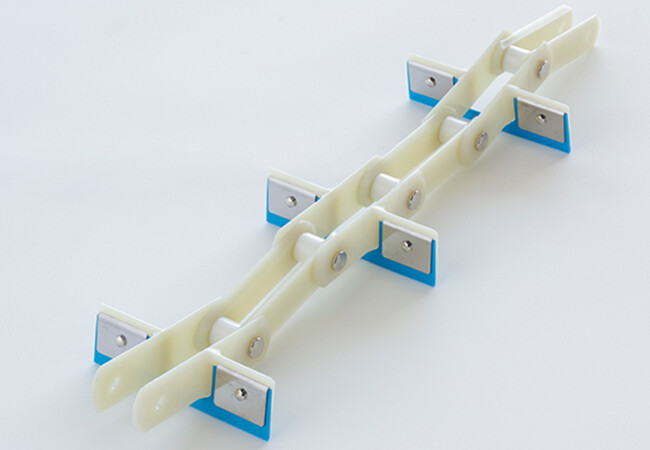

コンベアチェーン仕様 オール樹脂製 組立品

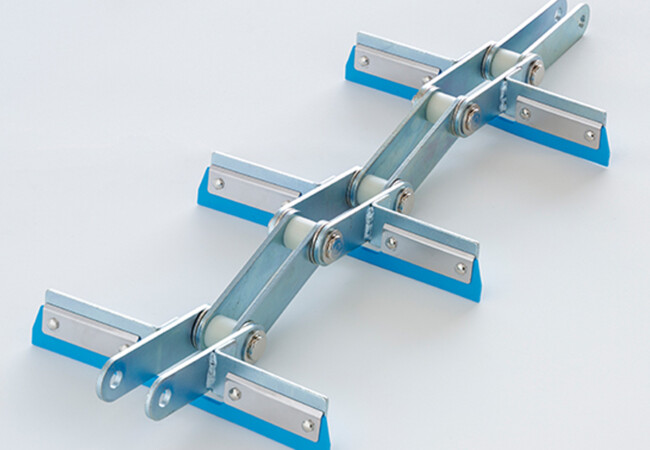

コンベアチェーン仕様 オールスチール製 組立品
Feature 特徴
-
01
残粒がない為、カビ、害虫の発生がなくなり、製品の品質が保持されます。
-
02
噛み込み防止装置内蔵のため、歩留まり低下の防止ができ、砕粒がありません。
-
03
商搬送に要するエネルギーを最小とする機構なので、余分な動力は不要です。
-
04
搬送機構部は全て優美なケースに包囲されており、ネズミや鳥の糞などの混入が無く衛生的であり、搬送物の飛散もなく周囲の
環境はいつもきれいに保たれます。また、搬送物は外気温、湿気に触れないため、製品品質の均一化を保持できます。 -
05
流速が25m/分前後と非常に遅く、運転音はほとんど感じられません。
-
06
ケース組立式で、据付はきわめて簡単です。
-
07
軸受部は全て注油箇所がないため、定期的な点検や保守が簡単です。
-
08
シャッター装置は、自動制御に対応できますので、押しボタン一つで運転もラクラクです。（オプション）
Conveyable Materials 搬送可能物
粒体
-
白 米
-
大 豆
無洗米
Specinfication 仕様表
動力
| 型式/項目 | 能力（t/h） 白米/玄米 |
回転速度 （r/min） |
チェーン速度 （m/min） |
白米層高さ （mm） |
オプション品 |
|---|---|---|---|---|---|
| NC-5D、5DW | 4〜5 | 30 | 11.6 | 67 | ・オーバーフローマイクロスイッチ ・オーバーフロー安全扉（LS付） ・オーバーフロー樋管 ・横投入口金 ・オーバーフロー落口 ・シャッター装置 ・シャッター下部落口 ・回転検出装置 ・集塵口金 |
| NC-15D、15DW、 NC-15TD、NC-15TDW |
12〜15 | 25 | 14.9 | 135 | |
| NC-25D、25DW、 NC-25TD、NC-25TDW |
20〜25 | 25 | 19.7 | 170 | |
| NC-35D、35DW、 NC-35TD、NC-35TDW |
30〜35 | 25 | 18.2 | 170 |
| 型式/項目 | 能力（t/h） | 回転速度 （r/min） |
チェーン速度 （m/min） |
籾層高さ（mm） | 備考 | |
|---|---|---|---|---|---|---|
| 籾 （0.56） |
白米 （0.68） |
|||||
| NC-45T | 40 | 48 | 30 | 27.5 | 210 | こちらの2機種はご相談ください。 |
| NC-70T | 50 | 60 | 30 | 24.6 | 210 | |
所要動力(機長と動力の関係)
| 型式/動力 | 0.2kw | 0.4kw | 0.75kw | 1.5kw | 2.2kw | 3.7kw | 5.5kw | 7.5kw |
|---|---|---|---|---|---|---|---|---|
| NC-5D、5DW | 〜5m | 5.1〜15m | 15.1〜20m | − | − | − | − | − |
| NC-15D、15DW、 NC-15TD、NC-15TDW |
− | 〜6m | 6.1〜10m | 10.1〜25m | 25.1〜30m | − | − | − |
| NC-25D、25DW、 NC-25TD、NC-25TDW |
− | 〜6m | 6.1〜10m | 10.1〜20m | 20.1〜30m | − | − | − |
| NC-35D、35DW、 NC-35TD、NC-35TDW |
− | − | 〜6m | 6.1〜15m | 15.1〜28m | 28.1〜40m | − | − |
| NC-45T | − | − | 〜6m | 6.1〜10m | 10.1〜15m | 15.1〜25m | 25.1〜36m | 36.1〜60m |
| NC-70T | − | − | − | 〜8m | 8.1〜12m | 12.1〜20m | 20.1〜30m | 30.1〜60m |
Exploded View 製品図
-
ネオコン 外形図
PDFダウンロード
| 品番 | AW | AH | AL | AT | TW | TH | TL | BL | DW | DH | DL | SW | SH | SL |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NC-5 | 190 | 220 | 900 | 325 | 146 | 285 | 170 | 下記参照 | 420 | 505 | 600 | 975 | 33 | 405 |
| NC-15T | 230 | 310 | 1050 | 750 | 160 | 327 | 200 | 下記参照 | 534 | 689 | 750 | 970 | 113 | 435 |
| NC-25T | 230 | 390 | 1050 | 830 | 175 | 374 | 300 | 下記参照 | 534 | 756 | 750 | 970 | 113 | 435 |
| NC-35T | 321 | 390 | 900 | − | − | − | − | 下記参照 | 950 | 881 | 750 | 1227 | 114 | 690 |
| NC-45T | 321 | 420 | 900 | − | − | − | − | 下記参照 | 1422 | 892 | 750 | 1227 | 114 | 690 |
| NC-70T | 391 | 478.2 | 950 | − | − | − | − | 下記参照 | 1487 | 980 | 900 | 1354 | 112 | 690 |
BL＝150,300,600,900,1200,1500,1800
