たて搬送
バケットエレベーター（昇降機）
精研の昇降機は、「より使いやすい」を
目標に進歩し続けています。

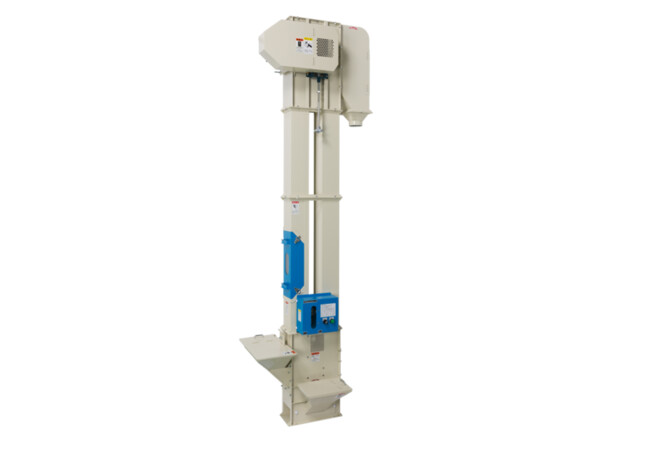

全体写真
【オプション】 エアーブロー / ホッパー

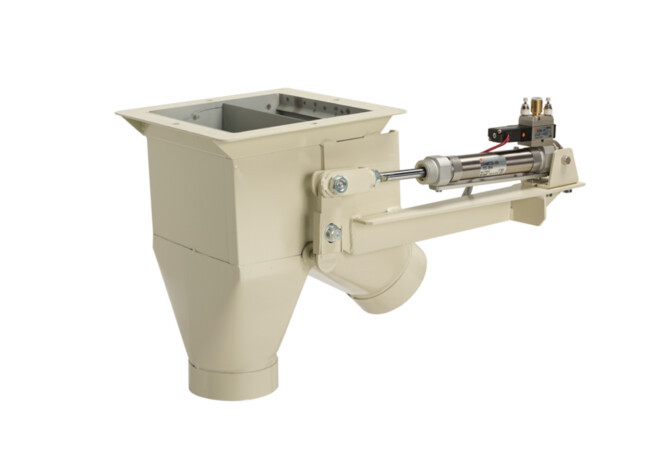

【オプション】 自動切換落口

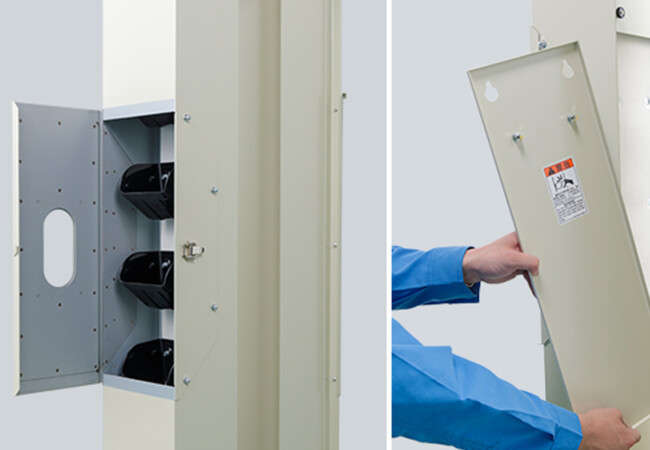

ベルト裏側の点検もラクラク！

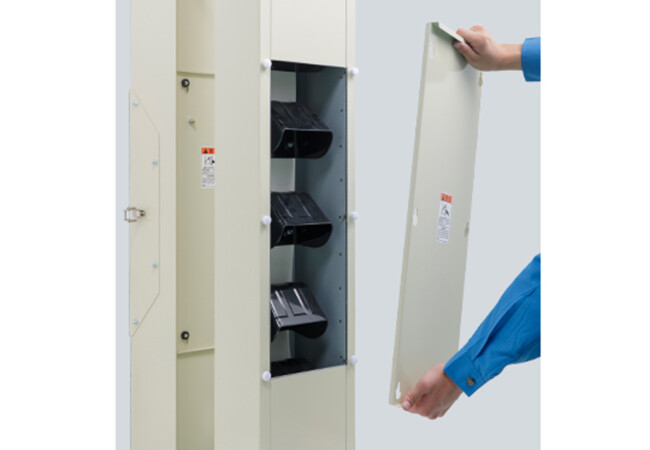

下り側搬送ベルト清掃可能

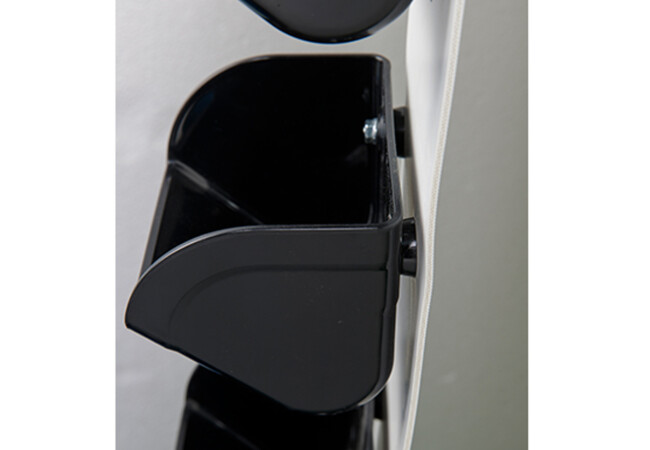

【オプション】 ベルト、バケット間スペーサー付

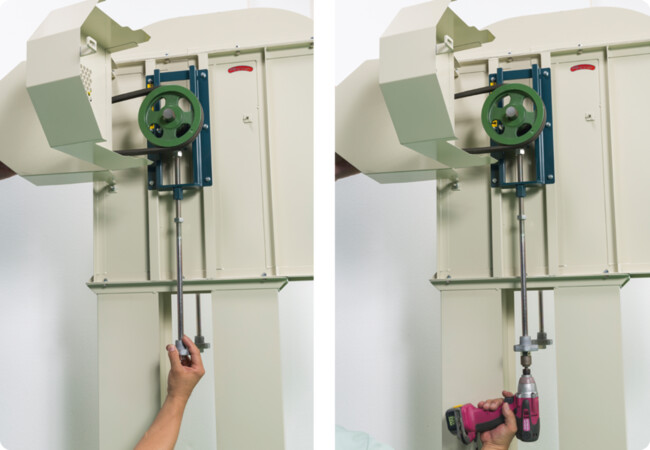

グリップタイプのため、調節簡単！
Feature 特徴
-
01
砕粒発生防止装置付き。
-
02
残粒防止装置付き。
-
03
白米用には結露防止対策用品をご用意しております。
-
04
設置スペースが小さい。
-
05
コンパクトタイプで優美なデザイン。
Conveyable Materials 搬送可能物
粒体
-
白 米
-
玄 米
-
生 籾
-
豆 類
（小豆、大豆、
コーヒー豆等） -
雑 穀
-
そば実
-
ペレット
-
鋳物砂
-
お茶等
-
粉等・糠★
★ご相談ください
※比重、温度等の条件により搬送不可の場合がありますので、ご相談下さい。
Specinfication 仕様表
| 項目/型式 | BNC-1 | BNC-2-A | N55UR-A | N69UR-A | N714UR-A | N820UR-A | N1040UR-A | |
|---|---|---|---|---|---|---|---|---|
| バケットピッチ（㎜） | 100 | 140 | 160 | 180 | 230 | 270 | 270 | |
| バケット容積（m³） | 80 | 212 | 315 | 560 | 900 | 1570 | 2500 | |
| 中車回転数（r/min） | 100 | 100 | 100 | 100 | 100 | 100 | 100 | |
| ベルト速度（m/min） | 32.0 | 47.7 | 63.8 | 63.8 | 81.6 | 81.6 | 97.3 | |
| 搬送能力（t/h） （見掛比重：0.83） |
玄米 | 1.0 | 3.0 | 5.0 | 9.0 | 14.0 | 21.0 | 40.0 |
| 搬送能力（t/h） （見掛比重：0.56） |
生籾 | 0.8 | 2.2 | 3.3 | 6.0 | 9.4 | 14.0 | 27.0 |
| 搬送能力（m³/h） ※ | 1.38 | 3.90 | 6.02 | 10.83 | 16.85 | 25.33 | 48.1 | |
|
所要動力（kw） ギヤモートル三相200V 減速比：1/15 |
機長〜6m 0.1kw |
機長〜5m 0.2kw |
機長〜4.5m 0.2kw |
機長〜5m 0.4kw |
機長〜6.5m 0.75kw |
機長〜4.5m 0.75kw |
機長〜4.5m 1.5kw |
|
| 6.1〜9m 0.2kw |
5.1〜12m 0.4kw |
4.6〜9m 0.4kw |
5.1〜10m 0.75kw |
6.6〜13m 1.5kw |
4.6〜9m 1.5kw |
4.6〜7m 2.2kw |
||
| − | − | 9.1〜16.9m 0.75kw |
10.1〜20m 1.5kw |
13.1〜20m 2.2kw |
9.1〜14m 2.2kw |
7.1〜12m 3.7kw |
||
| − | − | − | − | − | 14.1〜24m 3.7kw |
12.1〜18m 5.5kw |
||
| − | − | − | − | − | − | 18.1〜25m 7.5kw |
||
※側面又は背面側にホッパーを使用した場合10〜30％能力ダウンいたします。
Exploded View 製品図
カタログダウンロード
| 品番 | N55UR-A | N69UR-A | N714UR-A | N820UR-A | N1040UR-A |
|---|---|---|---|---|---|
| A | 568 | 612.5 | − | − | − |
| A' | − | 612.5 | 736.5 | 770 | 910 |
| B | 485 | 485 | − | − | − |
| B' | − | 654 | 747.5 | 775 | 845 |
| C | 166 | 178.5 | − | − | − |
| C' | − | 210 | 211 | 240 | 311 |
| D | 253 | 265 | − | − | − |
| D' | − | 247 | 283.5 | 331.5 | 365 |
| E | 120 | 150 | 151 | 174 | 200 |
| F | 580 | 600 | 758 | 735 | 740 |
| G | 455 | 487.5 | 594 | 592.5 | 710 |
| H | 175 | 200 | 225 | 275 | 320 |
| I | 225 | 250 | 285 | 355 | 400 |
| J | 263 | 280 | 327.5 | 378 | 423 |
| K | 280 | 300 | 355 | 395 | 450 |
| L | 150 | 187 | 155 | 172 | 200 |
| M | 95 | 125 | 145 | 150 | 240 |
| N | 606 | 606 | 909 | 909 | 909 |
| O | 1212 | 1212 | 1212 | 1212 | 1212 |
| P | 151,303,454,606,757,909,1212 | ||||
| Q | 700 | 750 | 909 | 909 | 940 |
| R | 455 | 485 | 650 | 650 | 790 |
| S | 505 | 535 | 665 | 730 | 870 |
| T | 110 | 155 | 195 | 205 | 180 |
| U | 97 | 127 | 127 | 152 | 202 |
