Our Products 製品紹介
よこ搬送

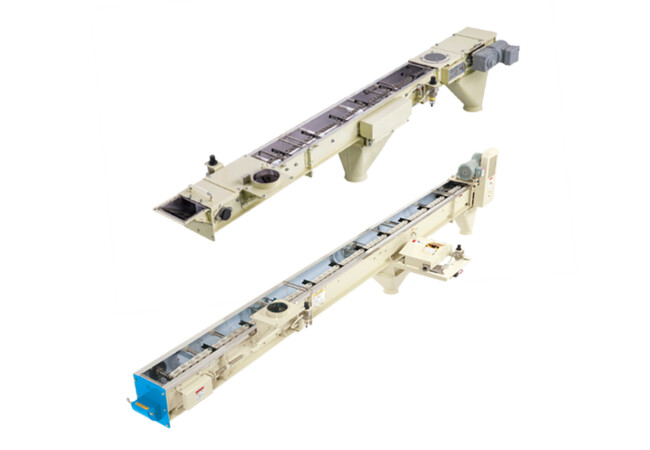

オクルーノ(コンベア)
省設計で低コスト。
独自のコンベアチェーンを採用。
Feature 特徴
-
01
ケーシングとコンベアチェーンの形状により、走行中の片寄り・横振れがありません。
-
02
シャッターの開閉がスムーズで、シャッタープレートとの接触損傷がありません。
-
03

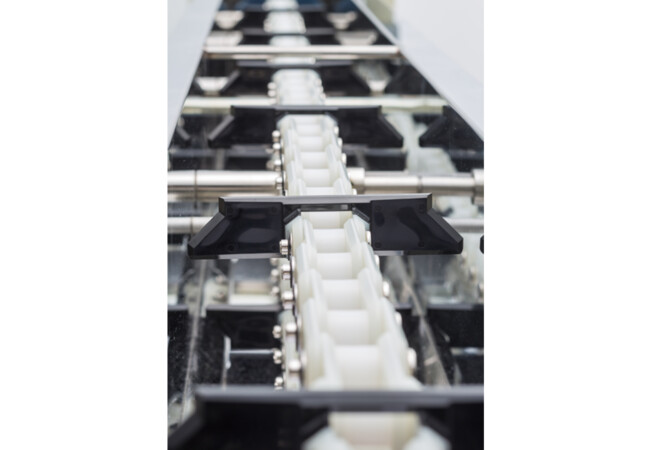

ウイング型チェーンプレートの特殊形状により静音運転が実現し、耳障りな騒音の発生がありません。
-
04
糠や糠玉の付着を防ぐ、シンプルな形状のチェーンを使用しており、手入れも簡単です。
-
05

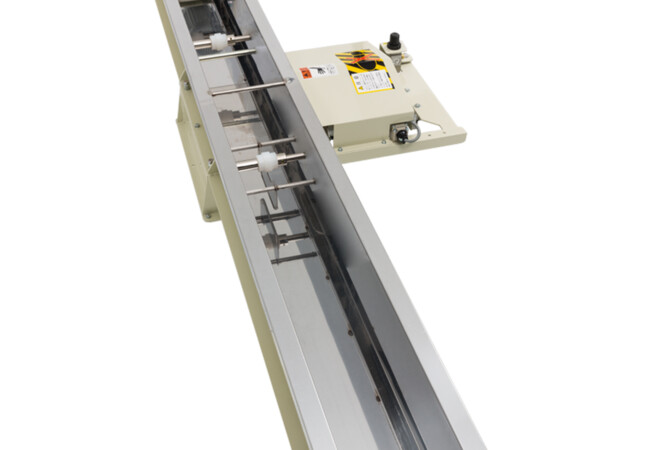

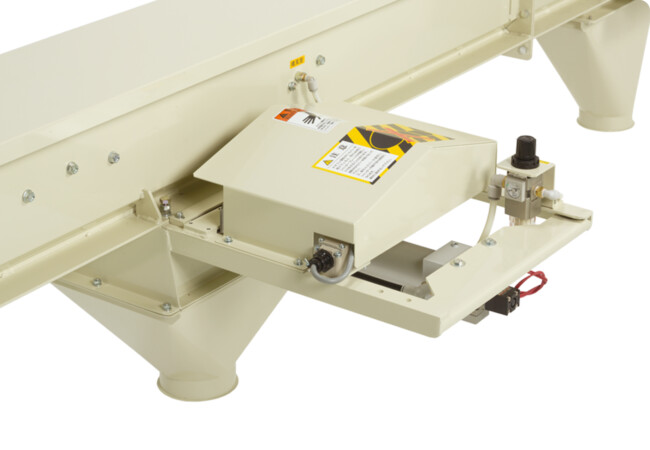

自動シャッター装置からのエアブローにより、オーバーフローを防止します。異物の発生もありません。
Conveyable Materials 搬送可能物
粒体
-
白 米
-
大 豆
-
無洗米
Specinfication 仕様表
動力
型式/項目 | 能力(t/h)/白米 | 回転速度(r/min) | チェーン速度(m/min) | 白米層高さ(mm) |
---|---|---|---|---|
OK-6 | 6 | 30 | 12.3 | 70〜75 |
OK-15 | 15 | 37 | 19.4 | 105〜110 |
OK-2 | 3 | 60 | 14.7 | 35〜40 |
所要動力(機長と動力の関係)
型式/動力 | 0.1kw | 0.2kw | 0.4kw | 0.75kw | 1.5kw |
---|---|---|---|---|---|
OK-6 | − | 〜5m | 5.1〜15m | 15.1〜20m | − |
OK-15 | − | − | 〜6m | 6.1〜10m | 10.1〜20m |
OK-2 | ~7m | 7.1~15m | 15.1~20m | − | − |
※機長によりインバーター組込制御盤が必要となります
Exploded View 製品図
-
オクルーノ組立外形図(OK-6.OK-15)
PDFダウンロード
品番 | AW | AH | AL | TW | TH | TL | BL | DW | DH | DL | SW | SH | SL |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
OK-6 | 230 | 240 | 1,200 | 287 | 284 | 200 | 下記参照 | 322 | 530 | 600 | 665 | 113 | 385 |
OK-15 | 230 | 270 | 1,200 | 302 | 302 | 300 | 下記参照 | 322 | 590 | 600 | 665 | 113 | 485 |
BL=150、300、600、900、1,200、1,500、1,800、1,950
-
オクルーノ組立外形図(OK-2)
PDFダウンロード
品番 | AW(1) | AW(2) | AW(3) | AH | AL | T1W | T1H | T1L | T2W | T2H | T2L | DW(1) | DW(2) | DH |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
OK-2 | 191 | 150 | 138 | 160 | 600 | 149 | 120 | 117 | 120 | 120 | 150 | 407(~0.2KW) 424(0.4KW) |
354(~0.2KW) 380(0.4KW) |
120 |
DL | SL1 | SL2 | SL3 | OFL1 | OFL2 | OFW1 | OFW2 | SH | SW1 | SW2 | SW3 | BL | ||
600 | 260 | 300 | 312 | 360 | 441 | 141 | 191 | 40 | 195 | 235 | 282.5 | L=150.300.600.900.1200. 1500.1800.1950 |
