定量排出
ロータリーバルブ（定量排出器）
タンクからの取出しの際、
定量的に排出します。

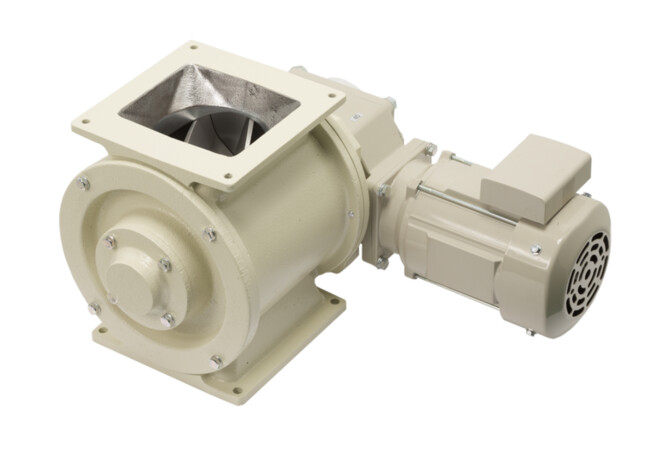

全体写真（SRV-4/SRV-10）

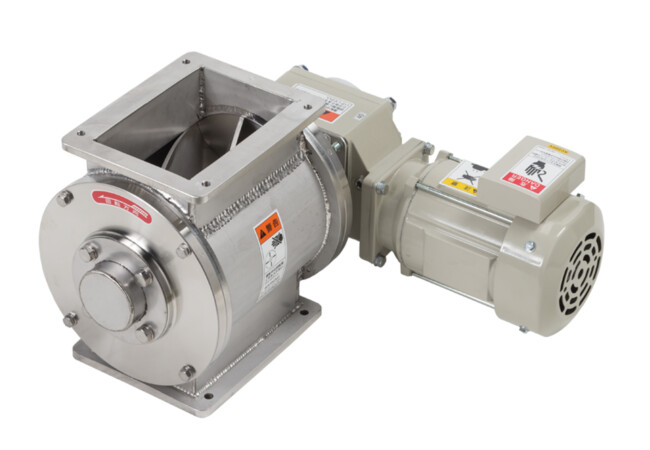

ステンレス304製

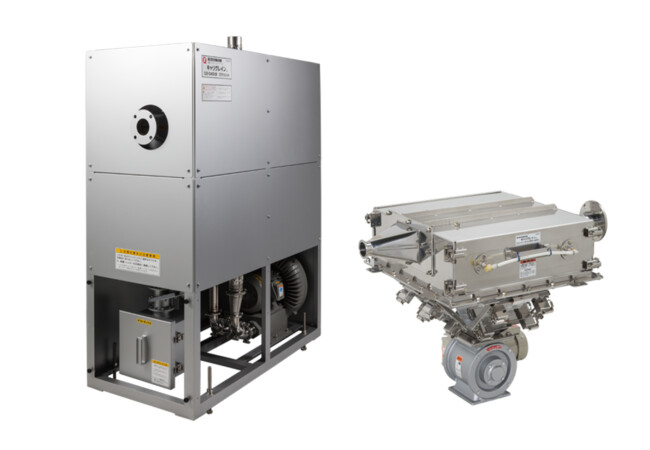

【オプション】 キャリグレインと併せて使用できます。（別注）
Feature 特徴
-
01
エアー搬送のレシーバータンク下で、エアーと搬送物を分離します。
-
02
周辺機器と併せて使うと一層便利です。
-
03
回転数検出も可能です。
Conveyable Materials 搬送可能物
粒体
-
白 米
-
玄 米
-
大豆★
★ご相談ください。
Specinfication 仕様表
| 項目/型式 | SRV-4 | SRV-10 | |
|---|---|---|---|
| 所要動力 （3相 200V） | 0.2kw | 0.2kw | |
| 一回転排出容量 （m³/rev） | 2415 | 6050 | |
| 能力（ｔ/ｈ） （水分15%時） |
50Hz | 玄米 ： 2.7 | 玄米 ： 10 |
| 60Hz | 玄米 ： 3.2 | 玄米 ： 12.2 | |
| ローター | 羽根数（枚） | 6 | 8 |
| 重量 （㎏） | 26.5 | 41 | |
※取り扱い原料によっては所要動力が異なる場合があります。
Exploded View 製品図
-
図1 ロータリーバルブ 外形図
PDFダウンロード
| 品番 | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|
| SRV-4 | 331 | 118.5 | 212.5 | 284 | 113 | 113 | 226 | 200 |
| SRV-10 | 363 | 128.5 | 234.5 | 284 | 155 | 155 | 310 | 292 |
